Úvod

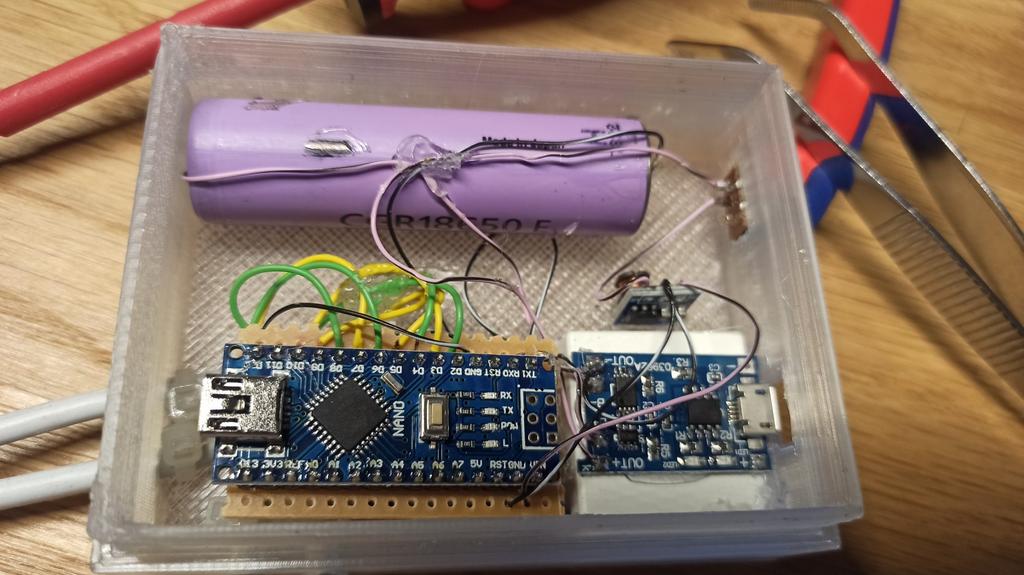

TP4056 je kompletní jednočlánková lithium-iontová baterie s lineární nabíječkou s konstantním proudem/konstantním napětím.
Balíček SOP40 s chladičem na spodní straně TP4056 a menším počtem externích komponent činí z TP4056 ideální volbu pro přenosné aplikace.
TP4056 je vhodný pro napájení USB a napájení adaptéru.
Vzhledem k vnitřní architektuře PMOSFET a trase proti zpětnému nabíjení není potřeba žádná externí izolační dioda. Při provozu s vysokým výkonem nebo při vysoké okolní teplotě tepelná zpětná vazba automaticky upraví nabíjecí proud, aby omezila teplotu čipu.
Nabíjecí napětí je pevně nastaveno na 4,2 V a nabíjecí proud lze nastavit externě přes odpor. Když nabíjecí proud dosáhne konečného plovoucího napětí a klesne na 1/10 nastavené hodnoty, TP4056 automaticky ukončí nabíjecí cyklus.
Při vstupním napětí (AC adaptér nebo USB napájecí zdroj) je odstraněn, TP4056 automaticky přejde do stavu nízkého proudu, čímž se sníží únikový proud baterie na méně než 2uA.
TP4056 lze také uvést do režimu vypnutí, když je k dispozici napájení, čímž se sníží napájecí proud na 55uA.
Mezi další funkce TP4056 patří detekce teploty baterie, uzamčení podpětí, automatické nabíjení, stavové LED piny pro nabíjení a ukončení.
100% zbrusu nový vysoce kvalitní nabíjecí modul: lineární nabíjení.
parametr
Přesnost nabíjení: 1,5 %.
Vstupní napětí: 4,5V-5,5V.
Plně nabité napětí: 4,2 V ± 1 %
Aktuální: 1A nastavitelný.
LED indikátor: Červená znamená nabíjení a zelená znamená plné nabití.
Vstupní rozhraní: micro USB / mini usb / USB typu c
Pracovní teplota: -10° až +85°.
Opačná polarita: Ne.
Ochranné napětí baterie proti přebití: 4,28 V
Zvýšení napětí při přebíjení baterie: 4,00 V
Napětí ochrany proti vybití baterie: 3,0 V
Koncové napětí baterie: 3,2 V
baterie: Proud nadproudové ochrany 3a
Poznámka: 1. Ampérmetr lze připojit pouze ke vstupní svorce 5V modulu.
2. Nabíjecí proud je s výhodou 37 % kapacity baterie. Pokud nabíjíte 1000mAH baterii, stačí 400 proud.
3. Připojovací drát by neměl být příliš silný.
4. Ujistěte se, že bod připojení je dobrý.
5. Vstupní napětí je příliš vysoké, například 5,2 V, a proud je menší než 1000 mA, což je normální jev. Díky ochranné funkci se nabíjecí proud automaticky odečítá, aby se zabránilo spálení čipu.
